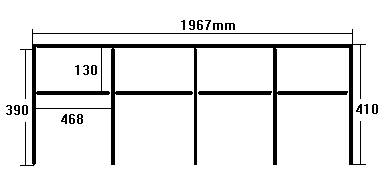

Schéma N°1











Confectionner à l'identique 2 fois le schéma n°1.
Matériaux utilisés; : Tube carré de 20x20 + baguettes de soudure.




Schéma N°2













Confectionner à l'identique 2 fois le schéma n°2.

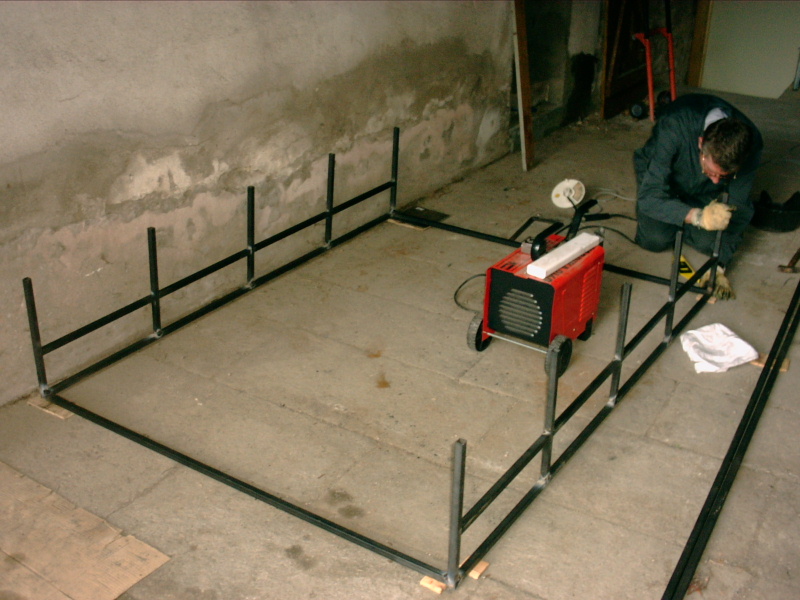

Assembler les réalisations issues des schémas 1 et 2.
Matériaux utilisés : Tube carré de 20x20 + baguettes de soudure.

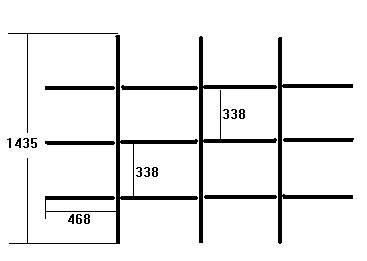

Schéma N°3











Confectionner le schéma n°3 à l'intérieur de l'assemblage précédemment réalisé.
Matériaux utilisés : Tube carré de 20x20 + baguettes de soudure.





Les Fixations











Confectionner à l'identique 10 fois la patte de fixation.
Souder un tube sur les 10 pieds de maintient de la galerie.
Le tube doit avoir une section légèrement supérieure au gabarie
de la tige filetée. L'écrou serre et règle le serrage de la galerie sur la goutière en aluminium du Hard Top. (Voir Photo)
Les pieds de la galerie sont posés dans la goutière.
L'ajout d'un patin en fer plat d'une épaisseur de 4 à 5 mm et d'une longueur de 40mm est obligatoire sous chaque pieds porteur de la galerie, afin de protéger la goutière en alu du Land en cas de grosse charge.

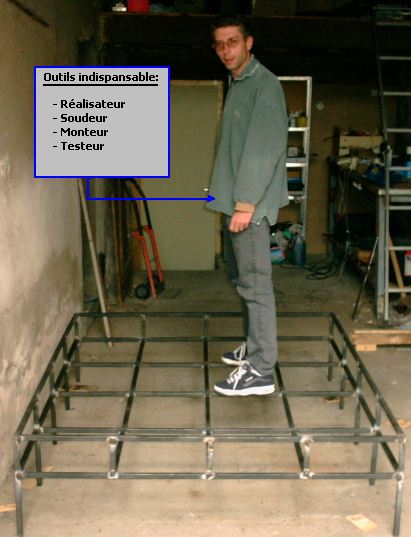

Test de Solidité.







Un test draconien doit être effectué avant la peinture.
Comme sur la photo ci-dessus, monter et sauter énergiquement, tel
un Kangorou, sur toute la surface de la galerie, afin de vérifier
toutes vos soudures.
