Maintenance PSU (Power supply unit) ACHME AM537B

Conseils pour le dépannage

En électronique, pour le dépannage il est obligatoire d'avoir les outils suivant :

- Un fer à souder 30w Maxi
- Un tresse ou pompe a déssouder
- Un multimétre
- Etaint avec décapant intégré.

L'oscilloscope est le meilleur outil du mainteneur, mais il est onéreux, et demande une bonne connaissance de son utilisation et de l'électronique. Les conceils (basic) si - dessous n'en feront donc pas référence.

Notre PSU est du type 'alimentation à découpage'.

MISE EN GARDE: les alimentation à découpage posséde une tension résiduel d'environs 300V en continue sur un ou plusieurs condensateurs au circuit primaire (pour notre cas c'est le condensateur 47uF 400V qui est redoutable. Il est situé prés du connecteur CON1). Il y a donc un risque important de décharge électrique même aprés avoir débranché la PSU du secteur.

La tension de +5V est souvent la référence de ce genre d'alimentation car c'est elle qui fait fonctionner les circuits actifs comme les micro-controleurs, porte logiques etc... Elle doit être impérativement égale ou légérement supérieur à +5V et ceux de facon stable. Vous pouver donc controller cette tension au multimêtre. (Pour ce controle, l'alim doit être en fonctionnement dans son appareille, alors attension pas d'erreur de manipulation). Donc si vous n'avez plus les 5V votre Kiss ne peut plus fonctionner normalement.

Les condensateurs chimique :

Sur les PSU en générale les condensateurs chimiques et notaemment la famile des ACHME AM537B / AM522B/ AM561B, sont l'origine du disfonctionnement de l'appareil. Leurs rôles sont important (sorte de réservoir a énergie). Si elles sont faibles ou HS, votre alimentation ne fournira plus les tensions nécessaire à l'équipement qui est derriére elle. Pour le cas de notre AM537B qui fournit normalement du 12V, 9V, 5 V, -33V, il pourrait apparaitre des tensions inférieur tel que (dans l'ordre) 11V, 7.5V, 3V, -30V).

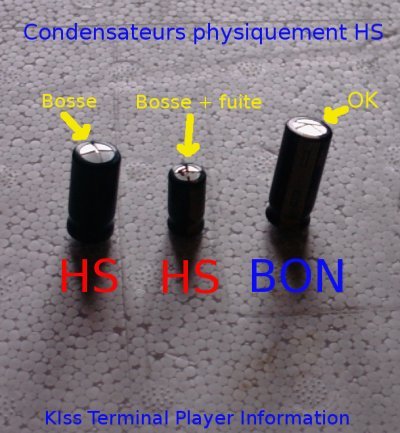

Donc, vérifier tout d'abord les condensateurs chimiques. Si physiquement il sont déformés ou éclatés, c'est qu'il sont HS. Vous pouver les changer. Cepandant, les capacités chimique peut être HS sans que physiquement cela se voie. Il faut alors les tester à l'aide d'un capacimètre en déssoudant une patte sur 2 du composant.Si vous n'avez pas capacimétre (parfois intégré au multimêtre),vous pouvez changer tout les condensateurs chimiques par sécurité. Lors du montage du nouveau condensateur faite attention à leur polarité.( + et -)

Les résistances:

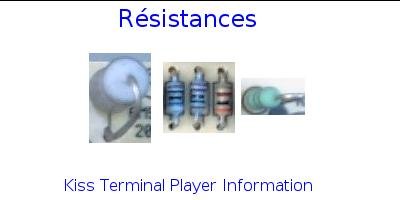

Les résistances sont la seconde sources de disfonctionnement des PSU. En effet, elle change de valeur en chauffant, en vieillissant ou a la suite d'une surtention. Il est donc important de vérifier leur valeurs avec le multimêtre et les comparer a leurs valeurs initiale inscrit sur elle même par le code de couleur. La encore, il est impératif de déssouder 1 patte sur 2 pour le controle, pour éliminer le risque de retour qui vous faussera la lecture de la valeur reélle. N'hésiter pas à changer une résistance douteuse, car le prix est ridicule. N'oublier pas de vérifier les résistances de charge (souvent bobinées) elle sont plus grosses et portent souvent leurs valeurs initiales marquées en claire.

Petit lien pour le décodage du code de couleur

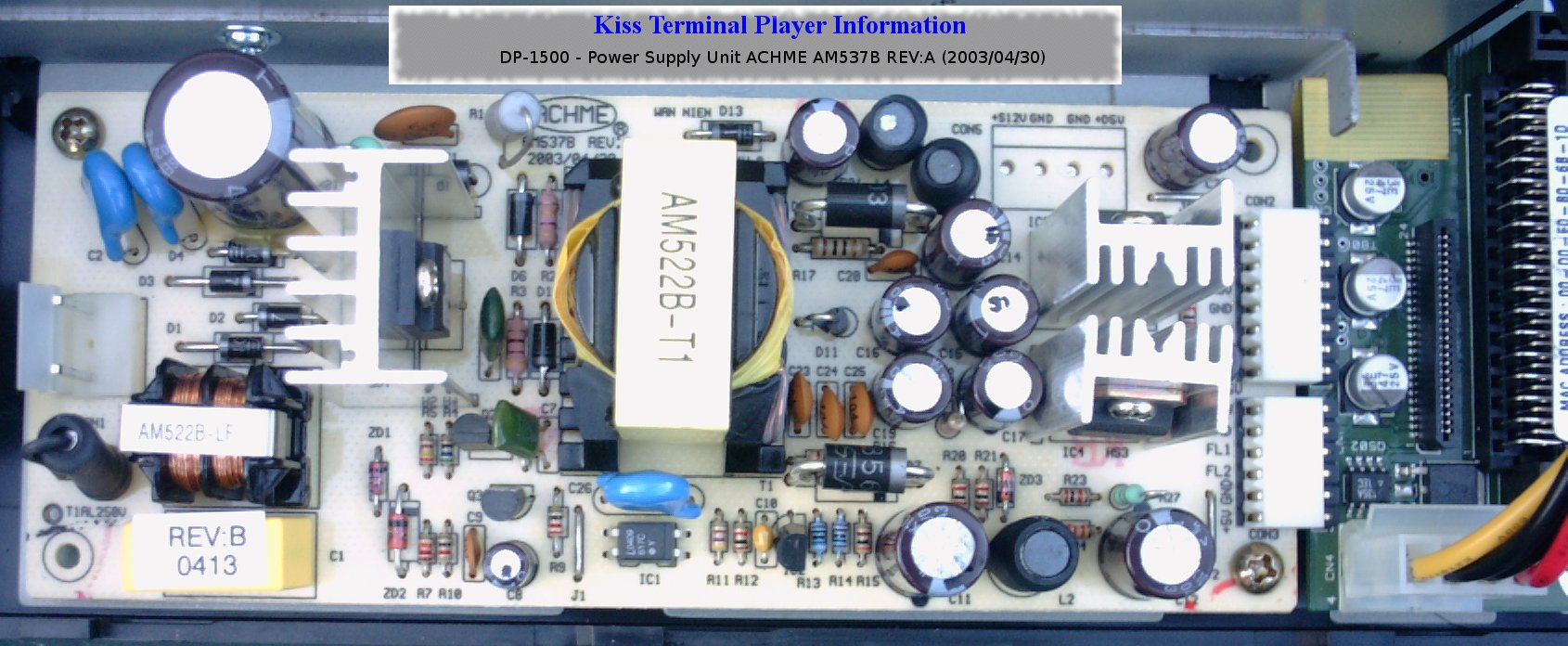

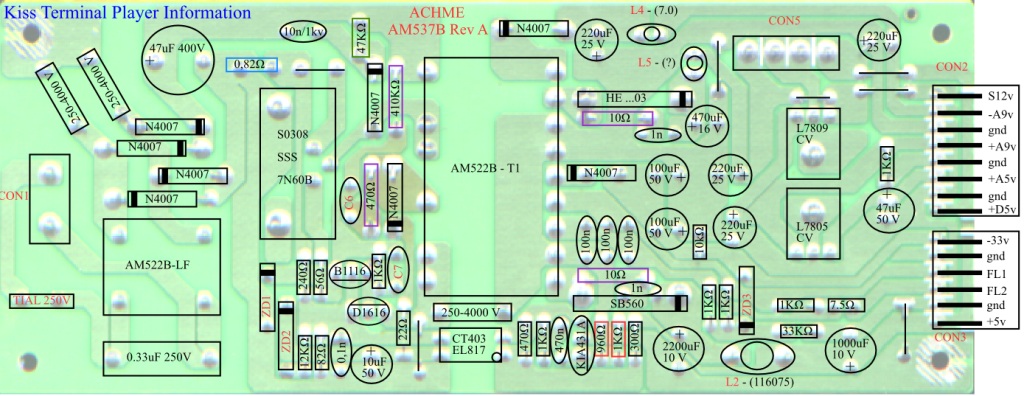

Zone à surveiller, voir de modifier, sur ce modéle de PSU:

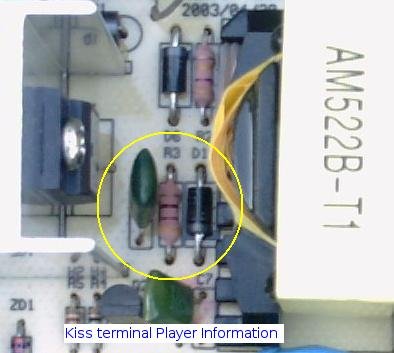

Entre le transistor 7N60B Igbt (Insulated Gate Bipolar Transistors) qui sert pour le découpage (à gauche) et le transformateurs AM522B-T1 (à droite) se trouvent une diode classique N4007 et une résistance 470 Ohms qui elle méme est a coté d'un condensateur. Cette zone semble chauffée sérieusement, ce qui a pour conséquence à la longue de cuire la plaque d'époxy. Je conseil donc de changer la résistance et la diode par des neuves et de les souder plus haut au dessus de la carte. Le mieux est encore de prendre une résistance de puissance supérieure (mais de même valeur) et idem pour la diode.
