Préparation d'un HDD pour un Kiss doté du firmware 2.9.3 (original)



Préface

Tout d'abord, voyons quel géometrie posséde le disque du DP-1504. Pour ce faire, il faut démonter le hdd du kiss puis l'installer (avec l'adaptateur ide 3.5 vers 2.5 pouces) sur un PC et si possible équipé d'un Linux.
Pour mon cas se sera un Debian Lenny, mais pour ceux qui non pas de PC linux, télécharger Linux Ubuntu qui fera trés bien l'affaire et même sans installation sur le PC 'Mode Live'.
J'ai donc branché le HDD configuré d'origine en SLAVE sur le controleur IDE secondaire du PC se qui se traduira pour Linux : le périphérique /dev/hdd

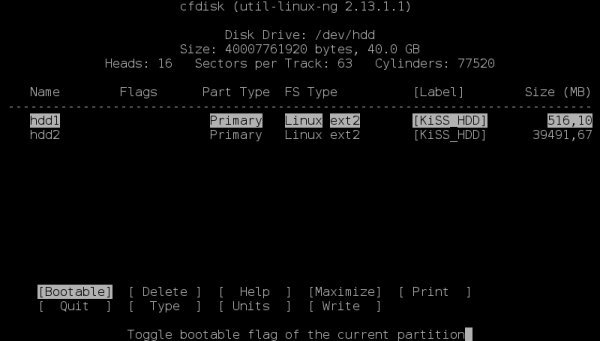

Voici donc, la géometrie du disque TOSHIBA MK4025GAS 40 Go installé d'origine sur le DP-1504. Cette écran est obtenu avec l'outil 'cfdisk /dev/hdd' sous linux. Il apparait trés clairement que le disque d'origine posséde 2 partitions primaires, formater en ext2, et labelisé 'Kiss_HDD'.

cfdisk

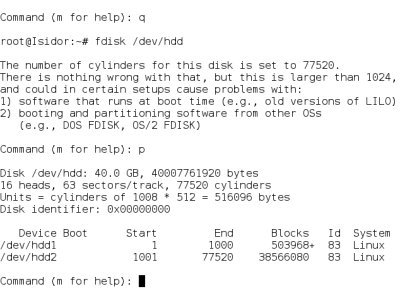

Ici, vue avec l'outil 'fdisk /dev/hdd' de ce même disque.

fdisk

Nous savons que le firmware du Kiss n'a pas été prévu pour initialiser le HDD. En réalité les diques sont préparé en usine avant le montage du DP-1504 / DP-1508. Donc dans le cas du remplacement d'un HDD HS sur un DP-1504 / DP-1508 ou ajout d'un HDD sur un DP-1500, il va falloir le préparer comme ci-dessus.

Préparation du HDD

Pour cette exercice intéréssant, j'ai utilisé un vieux disque IDE 2.5 pouces IBM DTCA-24090 de 4 Go (le but n'étant pas de le laisser sur le DP-1504, ca petite taille n'est donc pas un probléme). Par ailleurs, tout les disques durs 2,5 pouces ne peuvent pas être monter sur un Kiss. La gestion du disque est assuré par le noyau Linux 2.4.17 (donc pas besoin de pilote pour les hdd) et par le controleur IDE embarqués sur le KISS. Donc avec mon hdd de 4 go, je ne devrait pas dépasser les limites du noyau 2.4.17 ni du controleur, ca ne peut que fonctionner.

Etape 1 : Le hdd de 4 go est connecté au pc (via adaptateur) et nommé sous linux /dev/hdd

Avec l'outil de partitionnement de votre choix, ici se sera cfdisk, créer les 2 partitions primaire, donc la premiére sera de 516.10 Mo comme sur le hdd original (40 go), la deuxième aura la place restante sur le disque. N'oublier de préciser que les partitions sont de type Linux soit ID 83. Ensuite formater les en EXT2

Sous linux le faire avec les commandes suivantes, mais remplacer /dev/hdd par votre cas de figure : /dev/hda si disque est master et connecté sur IDE primaire
/dev/hdb si disque est slave et connecté sur IDE primaire
/dev/hdc si disque est master et connecté sur IDE secondaire
/dev/hdd si disque est slave et connecté sur IDE secondaire

# creation des 2 partitions
cfdisk /dev/hdd

#formatage de la partition 1 en ext2
mkfs /dev/hdd1

#formatage de la partition 2 en ext2
mkfs /dev/hdd2

#label partition 1
tune2fs -L Kiss_HDD /dev/hdd1

#label partition 2 (non obligatoire)
tune2fs -L Kiss_HDD /dev/hdd2

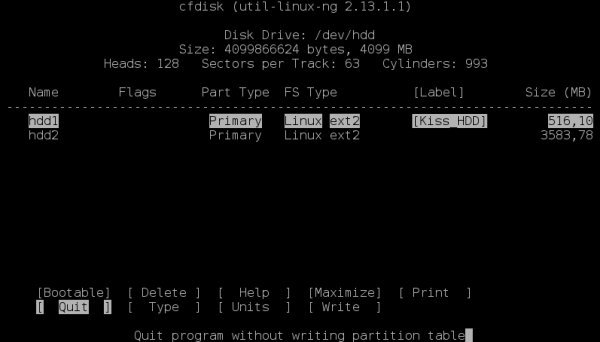

Voici le résultat sur le Hdd 4 Go

cfdisk

Etape 2 : Le hdd de 4 go est installer dans le DP-1504

A ce stade penser bien à configurer le disque en esclave (SLAVE) avec le Jumper. Voir le documentation de votre disque. Pour le Toschiba MK4025GAS préconniser par Kiss ainsi que pour la nappe IDE de connection spéciale voir la page hardware

Dans le cas d'un ajout de Hdd sur un DP-1500 il faudra flasher le kiss avec un firmware correspondant au DP-1504 pour avoir les menus relatifs au hdd ainsi que le serveur FTP. Voir cette page

A la mise sous tension le kiss doit booter normalement puis doit se mêtre en veille.
- Allumer le avec la télécommande, puis bouton 'Menu' , aller sur icone 'Harddrive' enfin selectionner 'Info'.
Les informations: size, free, used sont en inconnu.
- Descender sur 'Clean harddrive' et confirmer.
Maintenant les informations: size, free, used sont tous rensignés et le disque est prét

Etape 3 : Créations des 3 repertoires via ftp

Maintenant il faut activer le service FTP sur le kiss. faite 'Menu' aller sur icone 'IP' puis descender sur 'ftp server' et selectionner 'Read/write'. Pour plus de détails, voir la page Configuration IP du terminal KISS DP1500 avec Firmware 2.9.3

De votre PC que vous soyer sous linux ou sous windows la commande reste la même.
Dans votre navigateur de fichiers taper : ftp://IP_du_Kiss

La racine de votre hdd apparait (2 éme partition)

- ensuite créer le repertoire 'video'
- puis le repertoire 'audio'
- enfin le repertoire 'pictures'

Attention les noms de repertoire doivent être en minuscules. (Les systemes Unix font la différence entre les majuscules et les minuscules pour les fichiers et les répertoires.)

Maintenant vous pouver copier les fichiers multimédia de votre choix dans les 3 repertoires correspondant.
Pour la petite histoire, mon kiss DP-1504 fonctionne à merveille avec son hdd de 4 go, mais je vais tout de même lui re-mêtre son disque d'origine de 40 Go, vous l'aurier deviné !

Conclusions

La préparation se résume à :

- Créer 1 partition primaire de 516,10 Mo, formaté en ext2 et labelisée 'Kiss_HDD'
(réservé pour le kiss surement une partition de swap / temporaire )

- Créer 1 partition primaire de la taille restant, formaté en ext2 et labelisée optionnellement 'Kiss_HDD'
(Cette partition est servit par le serveur ftp embarqué pour stocker vos fichiers multimédia)

- Créer les 3 repertoires 'video' 'audio' 'pictures' dans cette derniéres.

En somme, rien de bien compliqué, hormis de trouver le hdd qui soit compatible avec le noyaux 2.4.17 et avec l'interface IDE du Kiss.
