En apparence les DVD Kiss DP-150X sont tous identiquent. Cepandant comme beaucoup d'appareil élèctronique , ils ont subit des modifications techniques au cours de leur fabrication. Bien entendu, cela ne rend pas leur maintenance facile. De plus, le changement de périphérique tel que le lecteur DVD, le disque dur ou la carte wifi doit être compatible avec le firmware pour être pris en charge.

Kiss DP-1500 / DP-1504 / DP-1508 avec CM 250100184

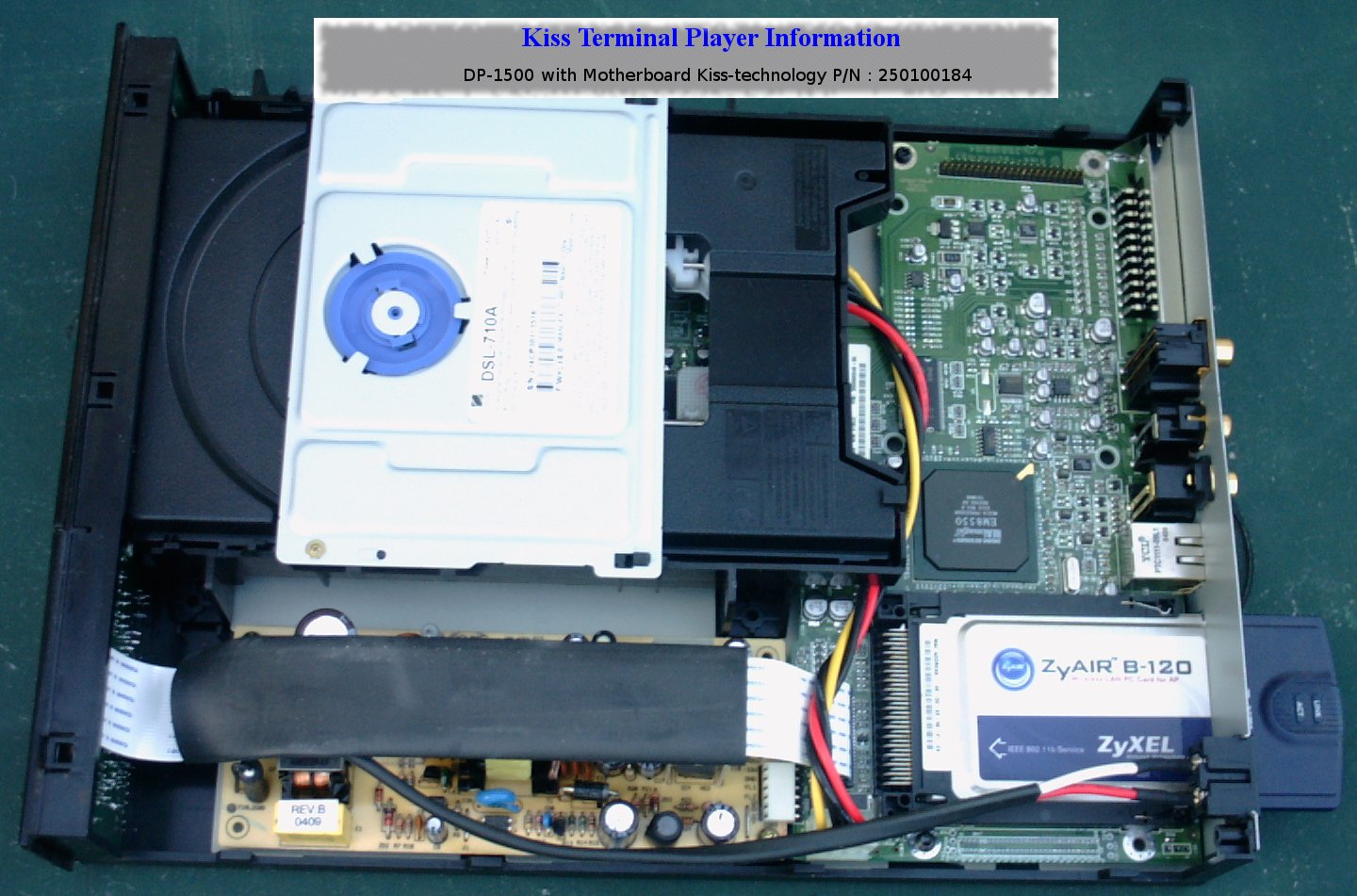

Kiss DP-1500 avec Carte Mère P/N : 250100184

CPU: ARM 198 MHz (ARM pt110 32 bits)
Décodeur: EM8550
RAM : 10Mb
ROM : 4MB Flash

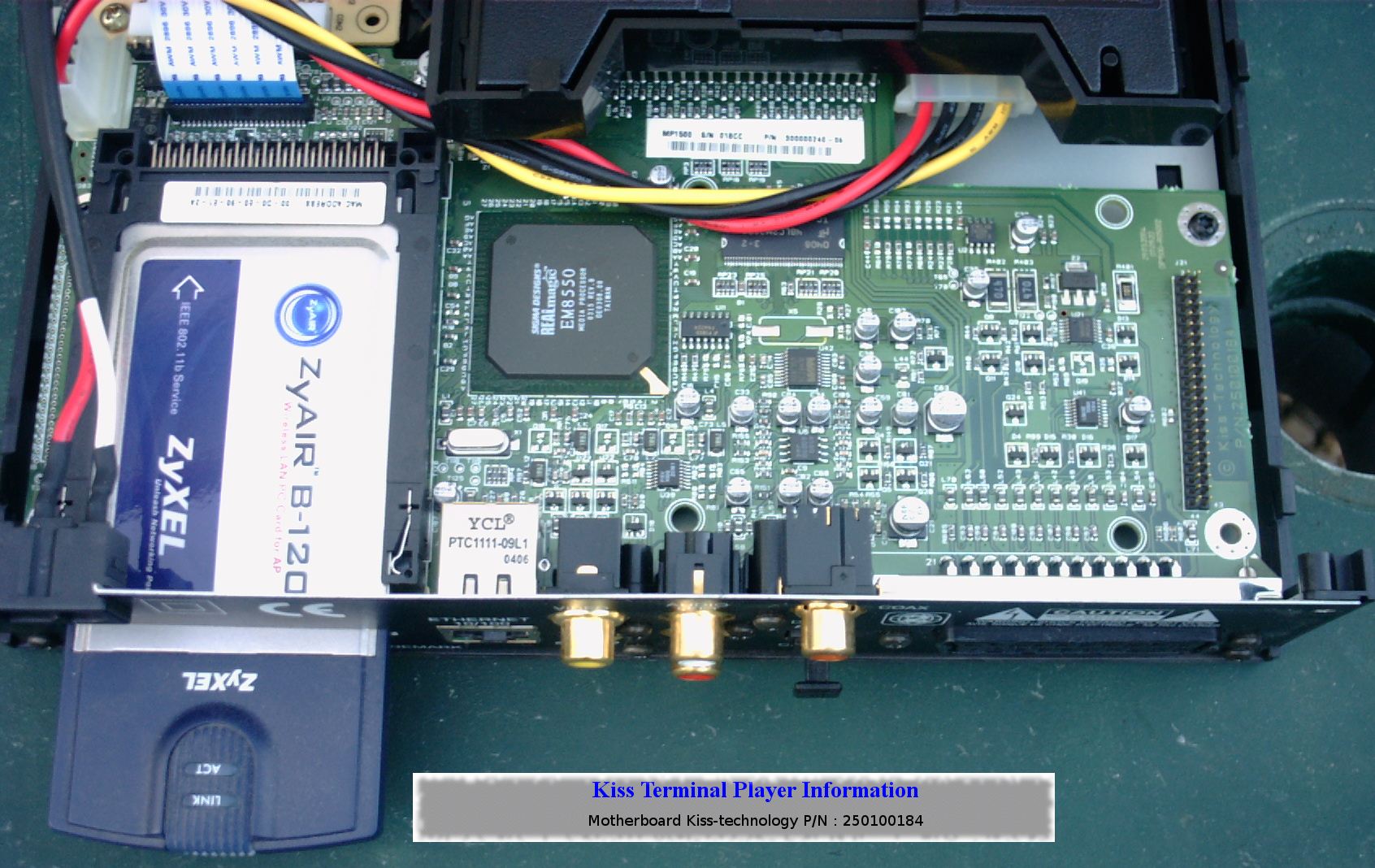

Carte mère P/N : 250100184

Ici, l'interface IDE posséde un connecteur intégré à la carte mére. Le lecteur DVD est donc directement enfiché sur ce dernier. Le probléme de cette méthode est que les lecteurs de DVD n'ont pas tous la même profondeur. Le remplacement éventuel du DSL-710A par un autre modèle devient donc problématique et ce indépendamment de sa prise en charge par le Firmware.

Kiss DP-1500 / DP-1504 / DP-1508 avec CM 250100302

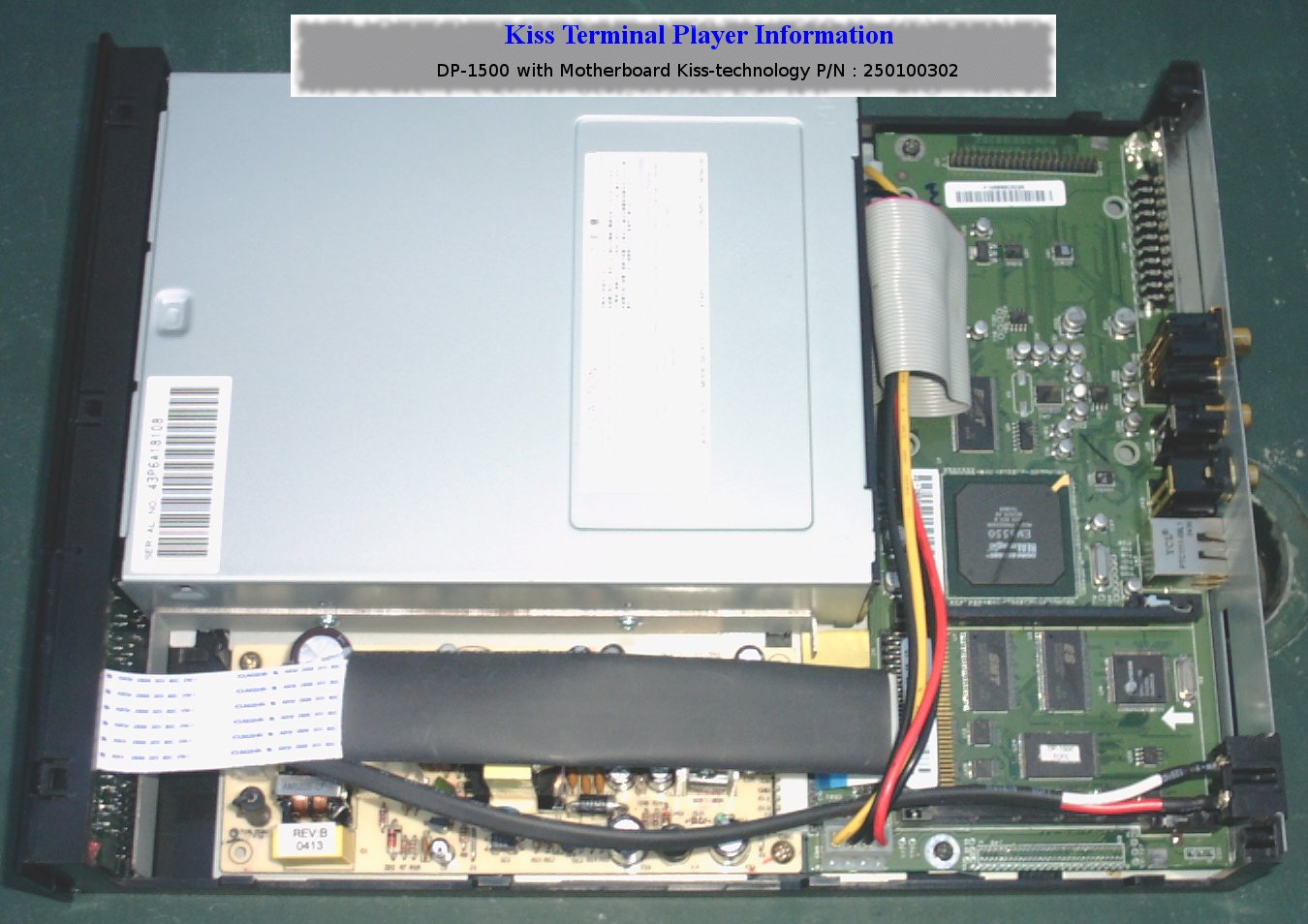

Kiss DP-1500 avec Carte Mère P/N : 250100302

CPU: ARM 198 MHz (ARM pt110 32 bits)
Décodeur: EM8550
RAM : 10Mb
ROM : 4MB Flash

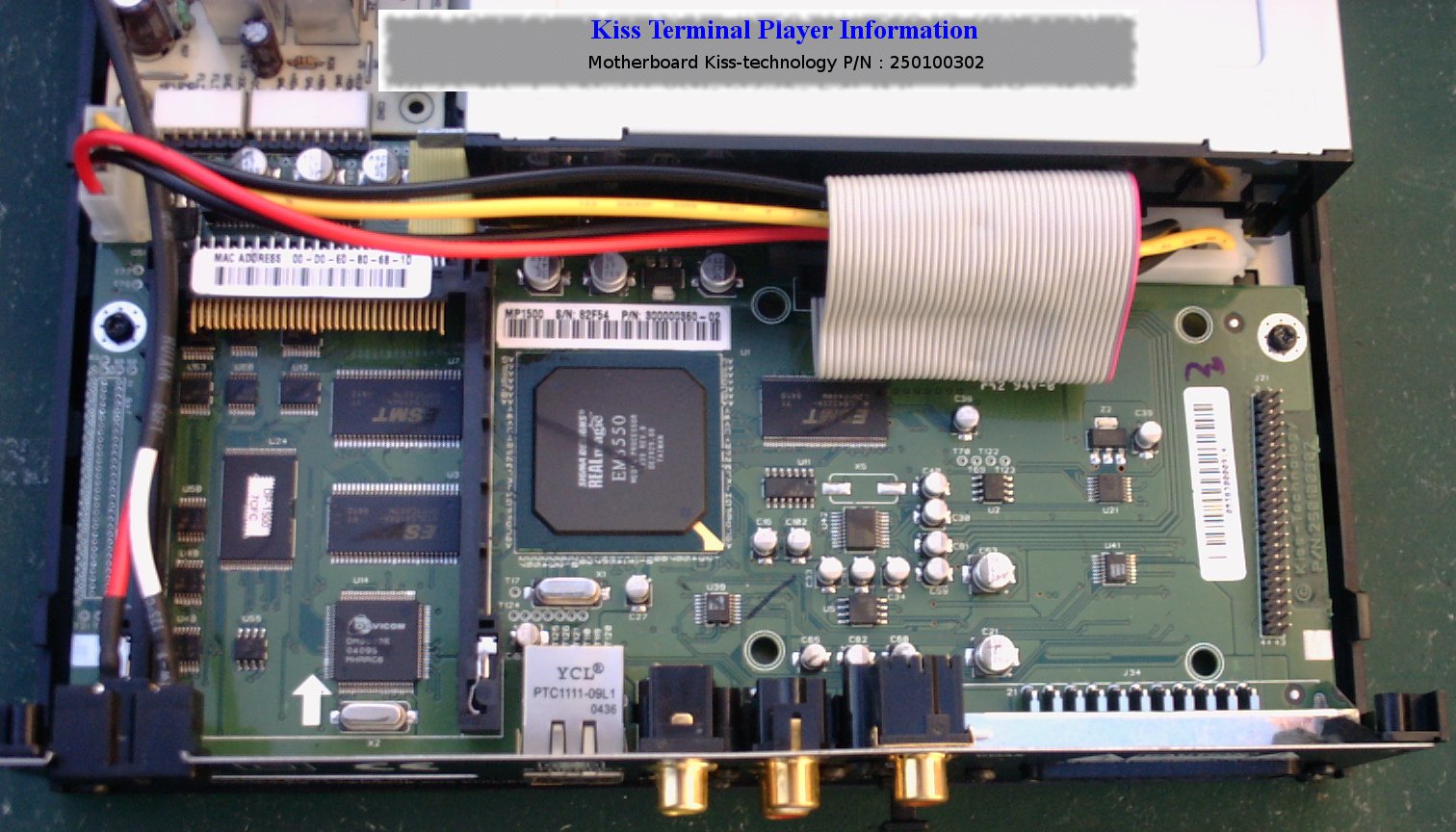

Carte mère P/N : 250100302

Sur cette version, l'interface IDE posséde une nappe (standard) et la connection au lecteur de DVD se fait de la même façon que sur un ordinateur. L'installation physique d'un lecteur DVD de remplacement est donc simplifié.

Alimentation ACHME AM537B équipant les Kiss DP-150X

PSU - ACHME AM537B Rev:A

Tout comme ca petite soeur Achme AM522B (2001/16/12) qui équipe aussi les DP-500 / DP-1000 /DP-1500 /DP-1504 / DP-450, la PSU AM537B posséde les même tensions de sortie. La différence est que ses connecteurs CON2 et CON3 sont enfichés directement sur la carte mére.

PSU AM537B & AM522B
Tension et intensité de sortie :
D5V - 1,5A
A5V - 0,5A
S12V - 0,5A
A9V - 0,2A
-A9V - 0,2A
-33V - 0,2A

IMPORTANT : Ce type d'alimentation a tendance à chauffer et la place manque pour un refroidissement correct dans le boitier. De plus si le lecteur n'est pas débranché aprés utilisation, il reste en veille et l'alimentation est toujours sous tension. Il apparait qu'aprés 2 ans environ de veille que cette derniére devienne HS. L'utilisation régulier du DVD-ROM ou du HDD peut diminuer son temps de service. Pour la série du DP-150X privilégier la lecture des fichiers multimédia via le réseau, ce qui demandera moins d'énergie à cette PSU. Enfin, débrancher le aprés utilisation pour la préserver.

Symptômes de panne de la PSU:

- L'afficheur reste sur l'affichage 'KISS DVD' ou 'BOOT ERR'
- Le HDD ne démarre plus à la mise sous tension
- Impossible d'ouvrir le DVD-ROM
- Pas de réaction à la télécommande
- L'afficheur s'allume faiblement
- Bruit de sifflement

Dans tous ces cas, votre PSU à besoin d'aide et il va falloir l'opérer. Le changement des condensateurs s'impose et peut être d'autre composants. voir la page Maintenance PSU

Le HDD version DP-1504 / DP-1508 seulement

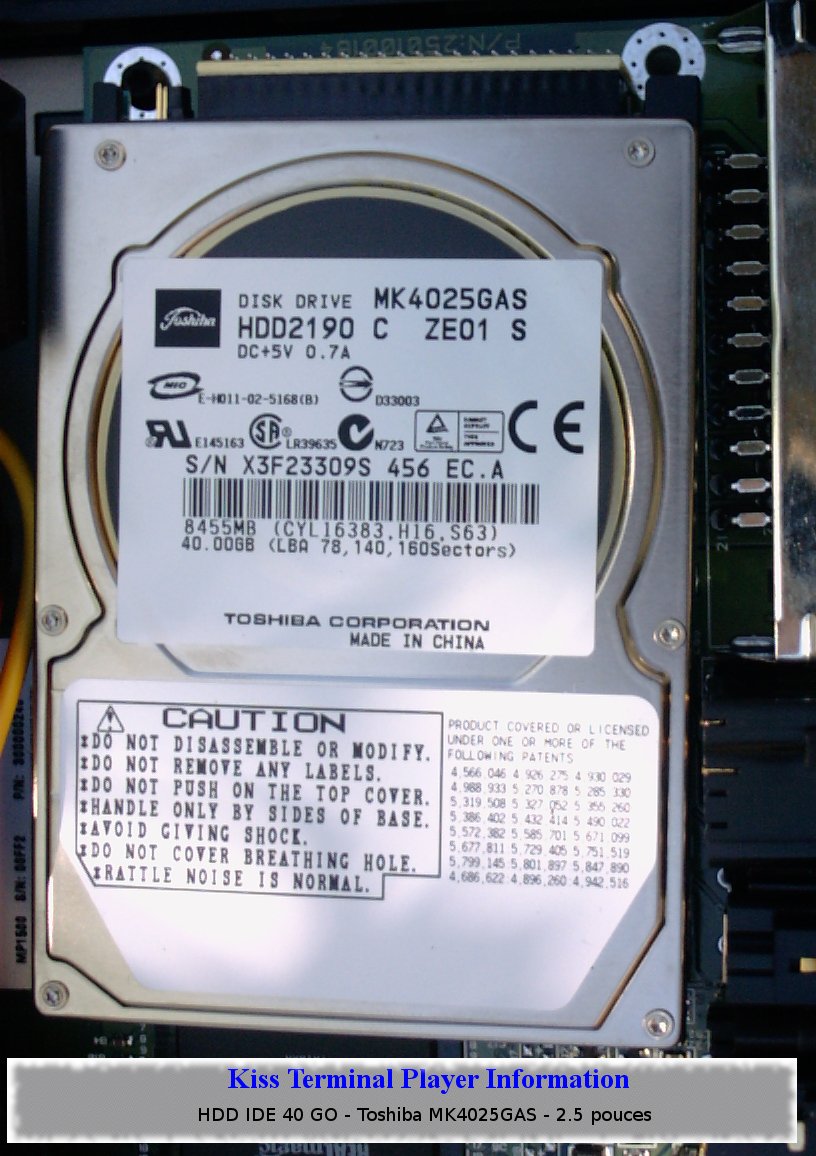

HDD IDE 40 Go - Toschiba MK4025GAS- 2.5 pouces

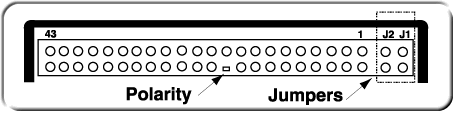

Le Hdd doit être impérativement configuré en SLAVE. Le cavalier (jumper) doit étre présent sur J2 avec le HDD Toschiba MK4025GAS.
Le lecteur de DVD-ROM à l'inverse est configuré en Master.
Il n'est pas conseillé d'inverser cette configuration. Le firmware risque de ne plus trouver le DVD-ROM et le HDD.

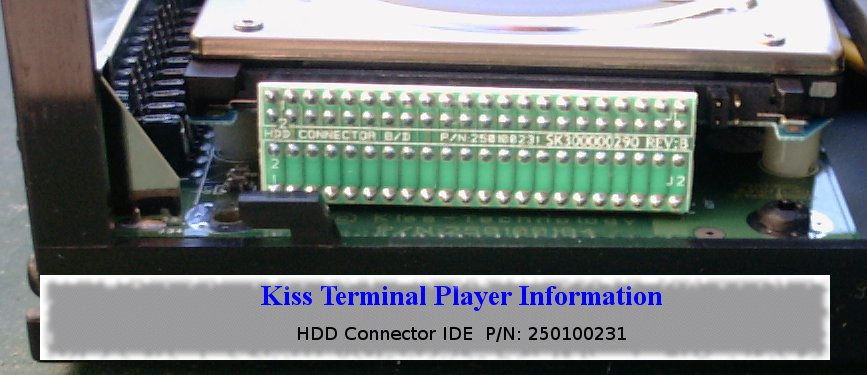

Connecteur IDE P/N : 250100231

Attention, ce connecteur / adaptateur ne peut être remplacé par une nappe IDE normal. En effet il est du type 'I-Opener Computer'. Les broches sont croisées par paire tel que 1 -> 2 et 2 -> 1, puis 3 -> 4 et 4 -> 3, ainsi de suite.

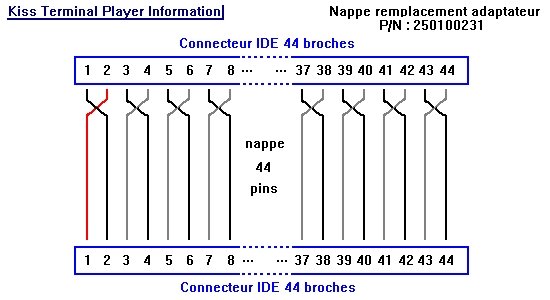

La création d'une nappe pour remplacer cette adaptateur ou pour équiper un DP-1500 non fournit avec disque dur est possible et facile. Modifier une nappe ide normal ou la fabriquer en achettant dans le commerce 2 connecteurs et 1 longueur de nappe. Puis du coté d'un seul connecteur IDE, inverser les fils 2 à 2 comme ci-dessous puis refermer le connecteur.

Une fois la nappe modifié ou fabriqué, installer le HDD dans le lecteur Kiss. Dans le cas d'un ajout de HDD dans un DP-1500, il faudra préparer le hdd sur un pc avant de l'installer dans le Player. Enfin flasher le DP-1500 avec le firmware correspondant au DP-1504 (gestion du HDD). Voir les pages : Préparation du HDD flash du firmware
